近日，ITER PF6线圈双饼DP8绕制顺利完成，绕制过程及完成后的结果经测量测试，各项指标满足ITER要求，生产工艺稳定可靠。至此，PF6项目组已先后完成Dummy DP（以下简称DDP）真空压力浸渍（VPI），DP9超导接头制造和DP8的绕制工作。这标志着PF6线圈制造的基本单元——双饼（以下简称DP）的三个基本制造工序在技术验证、质量控制、生产制造等各方面已经全部贯通，为批量生产的全面展开奠定了重要的基础。

　　PF6线圈单个DP含4个接头，共36个接头。用于线圈内部超导导体间以及线圈本身和外部馈线之间的电连接。由于线圈工作在复杂交变磁场中，线圈接头须同时满足低电阻（小于5nΩ）和低交流损耗（小于130J）的要求，因此接头的设计和制造工艺异常复杂，在保证产品工艺质量和性能稳定等方面面临艰巨挑战。

　　DP绝缘制造的主要挑战在于要同时满足大尺寸导体绕组（外径10.2米 内经7.1米）的树脂浸透，高精度（轮廓度小于3mm）形位公差以及均匀可控的树脂加热固化(各点温差不超过5℃) 要求。在本次DDP的VPI制造中，导体绕组浸入了近1000升环氧树脂胶，出模后的工件重量达29吨。绝缘浸透、固化情况，形位尺寸结果，初步电测试结果都基本达到了预定的技术要求。全面系统地验证了绝缘系统及VPI工艺的稳定性和可靠性，为后期的DP生产固化了生产工艺。

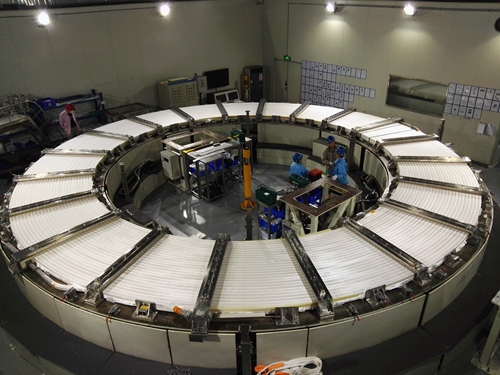

DP8 绕制完成后全貌
