院况简介
1949年,伴随着新中国的诞生,中国科学院成立。
作为国家在科学技术方面的最高学术机构和全国自然科学与高新技术的综合研究与发展中心,建院以来,中国科学院时刻牢记使命,与科学共进,与祖国同行,以国家富强、人民幸福为己任,人才辈出,硕果累累,为我国科技进步、经济社会发展和国家安全做出了不可替代的重要贡献。 更多简介 +
院领导集体
创新单元
科技奖励
科技期刊
工作动态/ 更多
中国科学院学部
中国科学院院部
语音播报
水系锌离子电池(AZIBs)因具有高的安全性、可靠性、环境友好性和成本效益而备受关注。然而,锌枝晶生长会引起较差的可逆性,严重时会引发电池短路,这是水系锌离子电池商业化进程的主要障碍。锌(100)面具有较高的表面能,锌负极的成核和沉积易沿[100]方向进行,而较高的反应活性会诱发副反应,进而损害锌阳极的可逆性和电池的循环稳定性能。因此,抑制锌(100)方向生长可有效缓解枝晶生长和副反应发生。
研究采用丝氨酸(Ser)作为界面结构调节剂的(100)面终止策略,通过丝氨酸阳离子的吸附调节,诱导Zn(100)织构生长并抑制副反应发生。在5mA cm-1和5mAh cm-1的电镀/剥离循环下,使用改性电解质的Zn//Cu电池可达到99.8%的平均库伦效率,Zn//Zn对称电池表现出800小时以上的循环稳定性能。Zn//V2O5扣式电池展现出345.1mAh g-1的高放电容量,并在5A g-1下循环2000次后保持255.4mAh g-1。组装的软包电池也具备良好的稳定性,展示了Ser/ZnSO4电解液的实际应用潜力。

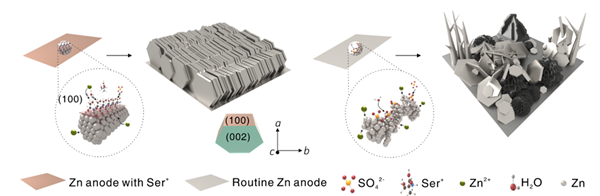

添加(左)和不添加(右)丝氨酸的锌沉积行为示意图。
(a)10 mA cm-2下,Zn在Ser/ZnSO4电解质中沉积的SEM形貌演变图,比例尺:20μm;(b)10mA cm-2下,在纯ZnSO4(上图)和Ser/ZnSO4(下图)电解质中沉积的Zn SEM形貌演化图像,比例尺:100μm;(c)Zn电极沉积0、15、30、45、60min后的原位光学显微镜图像(上方为ZnSO4电解液中,下方为Ser/ZnSO4电解质中沉积);(d)10mA cm-2下,锌在纯ZnSO4(右)和Ser/ZnSO4(左)中沉积不同时间的XRD图;(e-d)图中(100)和(002)面之间的强度比;(f)Ser+吸附在Zn(002)、(100)、(101)表面的图示及相应吸附能;(g)Ser+吸附在Zn晶面后,Zn离子在不同晶面上的吸附能。
© 1996 - 中国科学院 版权所有 京ICP备05002857号-1 京公网安备110402500047号 网站标识码bm48000002
地址:北京市西城区三里河路52号 邮编:100864
电话: 86 10 68597114(总机) 86 10 68597289(总值班室)
编辑部邮箱:casweb@cashq.ac.cn
© 1996 - 中国科学院 版权所有 京ICP备05002857号-1 京公网安备110402500047号 网站标识码bm48000002
地址:北京市西城区三里河路52号 邮编:100864
电话: 86 10 68597114(总机) 86 10 68597289(总值班室)
编辑部邮箱:casweb@cashq.ac.cn
© 1996 - 中国科学院 版权所有
京ICP备05002857号-1
京公网安备110402500047号
网站标识码bm48000002
地址:北京市西城区三里河路52号 邮编:100864
电话:86 10 68597114(总机)
86 10 68597289(总值班室)
编辑部邮箱:casweb@cashq.ac.cn
