院况简介
1949年,伴随着新中国的诞生,中国科学院成立。
作为国家在科学技术方面的最高学术机构和全国自然科学与高新技术的综合研究与发展中心,建院以来,中国科学院时刻牢记使命,与科学共进,与祖国同行,以国家富强、人民幸福为己任,人才辈出,硕果累累,为我国科技进步、经济社会发展和国家安全做出了不可替代的重要贡献。 更多简介 +
院领导集体
创新单元
科技奖励
科技期刊
工作动态/ 更多
中国科学院学部
中国科学院院部
语音播报
双折射晶体能对不同波段激光的偏振态进行调制,从而被制作为光隔离器和棱镜偏振器等光学器件。双折射率是双折射晶体关键的性能参数,在数值上可被量化为特定晶体在不同方向折射率之间的最大差值,而晶格中功能基元的化学组成和排列决定双折射率的大小。探索具有大双折射率的晶体利于提高双折射晶体使用效率,且有益于器件小型化。通常,为了实现晶体双折射率的最大化,对阳离子和阴离子基元进行相应的设计是在化合物中的有效途径。在阳离子的选择上,引入具有d0构型的前过渡金属阳离子和稀土金属阳离子可在化合物中形成金属中心的扭曲配位多面体,从而增强光学各向异性。此外,高度极化的d10阳离子以及具有立构活性的Pb2+、Sn2+、Bi3+和Sb3+等阳离子可诱导产生大的极化率各向异性。在阴离子骨架的设计和构筑上,π共轭基元具有比非π共轭基元更大的极化率各向异性,故π共轭基元的优先级高于非π共轭基元。除化学组分外,功能基元的在晶格中的空间排布也较为重要。研究证实,双折射率活性基元的共面/共轴排列可以增大光学各向异性,进而增大双折射率。
中国科学院新疆理化技术研究所晶体材料研究中心潘世烈研究团队基于混合双折射率活性基元诱导强光学各向异性策略,将有机[C3N6H7]阳离子和无机[B3O3F4(OH)]阴离子结合到一起,设计合成一例新的有机-无机杂化羟基氟化硼酸盐[C3N6H7]2[B3O3F4(OH)]。该化合物的结构以由孤立的有机[C3N6H7]基元和无机[B3O3F4(OH)]基元构成的二维层状结构为特征,其中,由π共轭的有机[C3N6H7]阳离子和[B3O3F4(OH)]基元接近平面排列。混合功能基元的协同作用使该化合物均具有的大双折射率(0.440@546 nm)。基于实空间原子切割和响应电子分布各向异性方法的理论计算表明,π共轭有机阳离子和[B3O3F4(OH)]阴离子均具有双折射率活性。该成果为探索有机-无机杂化体系中的紫外双折射晶体提供了新途径,即选择混合的双折射率活性功能基元来组装化合物可使化合物拥有大双折射率。
相关研究成果以全文HOT Papers形式,发表在《材料化学杂志》(Journal of Materials Chemistry C)上。研究工作得到科技部、国家自然科学基金和中科院等的支持。

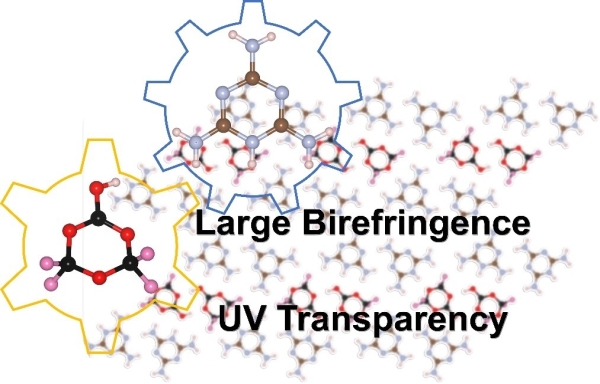

化合物设计策略示意图
© 1996 - 中国科学院 版权所有 京ICP备05002857号-1 京公网安备110402500047号 网站标识码bm48000002
地址:北京市西城区三里河路52号 邮编:100864
电话: 86 10 68597114(总机) 86 10 68597289(总值班室)
编辑部邮箱:casweb@cashq.ac.cn
© 1996 - 中国科学院 版权所有 京ICP备05002857号-1 京公网安备110402500047号 网站标识码bm48000002
地址:北京市西城区三里河路52号 邮编:100864
电话: 86 10 68597114(总机) 86 10 68597289(总值班室)
编辑部邮箱:casweb@cashq.ac.cn
© 1996 - 中国科学院 版权所有
京ICP备05002857号-1
京公网安备110402500047号
网站标识码bm48000002
地址:北京市西城区三里河路52号 邮编:100864
电话:86 10 68597114(总机)
86 10 68597289(总值班室)
编辑部邮箱:casweb@cashq.ac.cn
