铜氧化物高温超导体中的多体相互作用的研究，尤其是电子与玻色子之间的耦合，对理解高温超导电性和奇异“正常态”性质的产生具有重要意义。其中最著名的莫过于沿节点方向~70meV能带扭折(Kink)和在反节点区域~40meV能带扭折的发现。对节点和反节点能带扭折的起源(磁起源，声子起源等) 已有众多的工作进行了探索，但还没有达成共识。此外，另一个长期存在的公开的问题，在于节点能带扭折和反节点能带扭折之间的关系。具体地讲，就是动量空间中节点方向~70meV的能带扭折如何随动量演变到反节点区域~40meV的能带扭折。

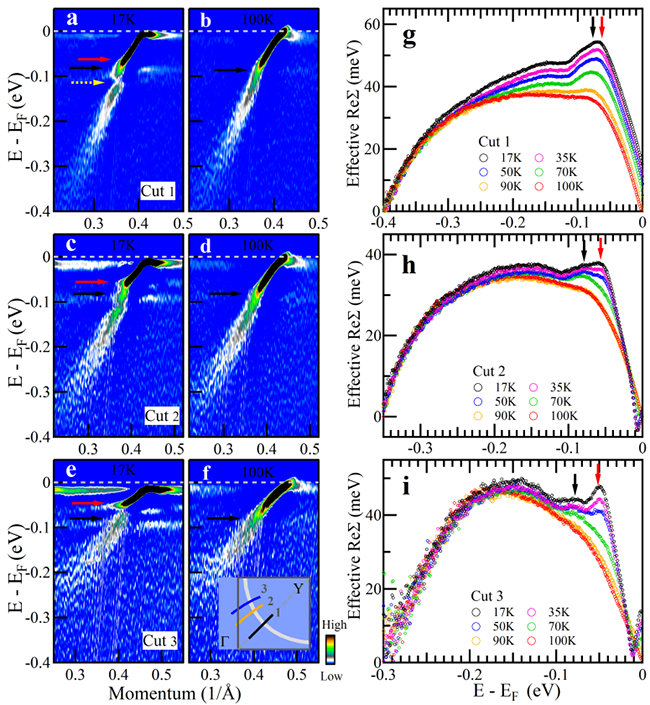

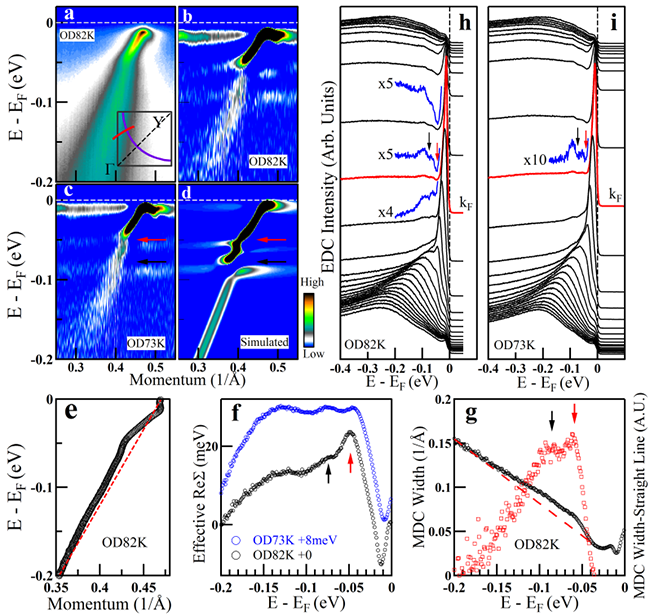

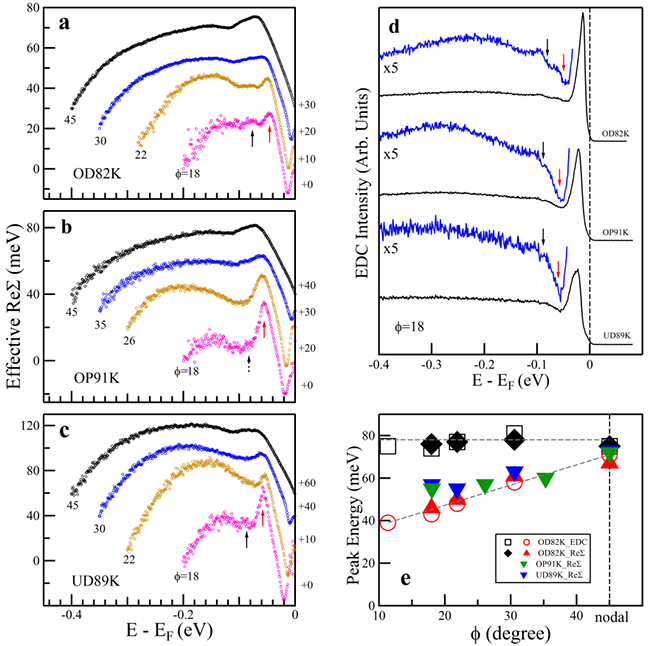

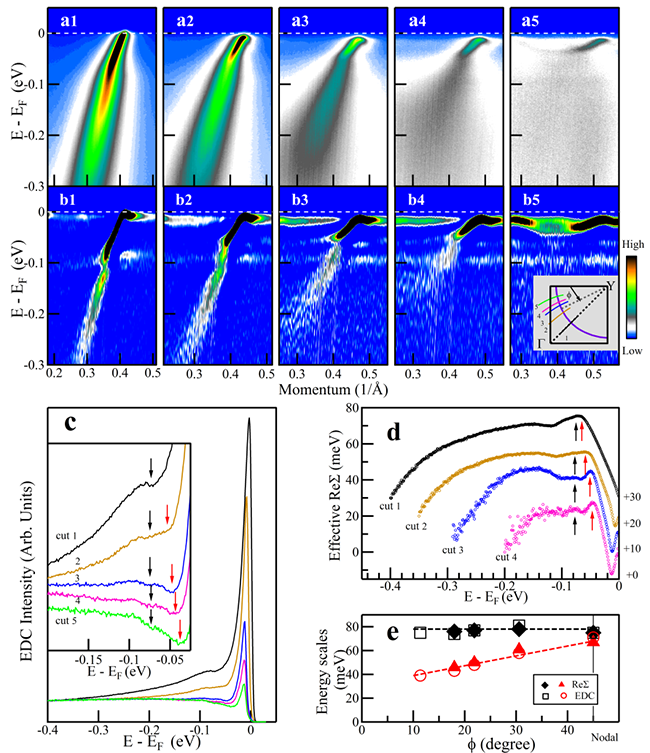

    中科院物理研究所/北京凝聚态物理国家实验室（筹）超导国家重点实验室周兴江研究员和博士生何俊峰等，利用自主研制的真空紫外激光角分辨光电子能谱，对铜氧化物高温超导体Bi2212中的多体效应进行了深入研究，取得重要进展。借助于该激光角分辨光电子能谱仪的超高分辨率，他们第一次在过掺杂Bi2212样品的超导态发现，~70meV和~40meV的这两个能量尺度在很大的动量空间上共存（图1和图2），修正了此前人们普遍认为的~70meV和~40meV的能带扭折分别局域在节点和反节点方向的情形。进一步测量发现，这两个能量尺度表现出不同的动量依赖关系：其中一个模式（HI mode）在很大动量空间上保持在~78meV能量尺度，而另一个模式(LW mode)的能量则从反节点区的~40meV逐渐增加到节点区的~70meV (图2)。温度变化测量表明，这两个能量尺度具有不同的温度依赖关系(图3)。对不同掺杂样品的测量发现,两个能量尺度的共存在所测量的样品中都可以观察到(图4)。
