加快打造原始创新策源地,加快突破关键核心技术,努力抢占科技制高点,为把我国建设成为世界科技强国作出新的更大的贡献。

——习近平总书记在致中国科学院建院70周年贺信中作出的“两加快一努力”重要指示要求

面向世界科技前沿、面向经济主战场、面向国家重大需求、面向人民生命健康,率先实现科学技术跨越发展,率先建成国家创新人才高地,率先建成国家高水平科技智库,率先建设国际一流科研机构。

——中国科学院办院方针

首页 > 科研进展

磁性外尔半金属中局域无序诱发的拓扑能带调制效应研究获进展

2020-09-15 物理研究所
【字体:

语音播报

  作为动量空间中的赝磁场,贝利曲率描述了电子波函数的几何相位。对整个布里渊区中所有占据态电子的贝利曲率积分能够获得内禀的反常霍尔电导 (AHC),即反常霍尔效应内禀贡献。内禀AHC与两个因素密切相关:一是由费米能级EF位置决定的电子占据情况;另一个是EF附近的能带结构特征。在磁性拓扑半金属材料中,外尔点和带能隙的节线环能够产生拓扑增强的贝利曲率,有望产生巨大的内禀AHC。因此,磁性拓扑半金属成为获得强横向输运效应的理想材料。

  近两年,铁磁性Shandite化合物Co3Sn2S2被证实是第一个时间反演对称破缺的磁性外尔半金属。该体系在EF附近存在3对外尔点和3对带能隙的节线环,这些拓扑能带结构产生强的贝利曲率,使该材料展现出大的AHC (1130 S/cm)和大的反常霍尔角 AHA (20%)。继而,人们在该磁性拓扑体系中报道了大反常能斯特效应、平带负磁矩效应、拓扑表面态电催化、畴壁大磁电阻、交换偏置、电子关联、自旋激发能隙,以及可能的高温量子反常霍尔效应等物理行为。同时,理论计算显示Co3Sn2S2中的EF处于AHC的最佳(峰值)位置。在刚带模型下,任何元素的电子掺杂都会使EF上升而导致AHC下降(图1)。

  近日,中国科学院物理研究所/北京凝聚态物理国家研究中心磁学国家重点实验室M05组博士生申建雷、博士生曾庆祺和刘恩克等,与南方科技大学博士姚秋石和副教授刘奇航等合作,在多电子Ni掺杂的Co3-xNixSn2S2中观察到异常增强的AHC (1380 S/cm),并同时获得增强的AHA (22%)和反常霍尔因子SH (2.3V-1)(图2)。这一异常增强现象无法基于刚带模型来理解。采用TYJ标度关系对反常霍尔效应的内、外禀贡献进行了分离,结果显示内禀AHC为1340 S/cm,表明异常增强的AHC几乎完全来自于内禀贡献(图2)。这意味着无序掺杂对体系的贝利曲率产生了显著影响。值得一提的是,本研究中掺杂引入的异类原子所产生的散射作用使得外禀AHC也有所增强,但增幅较为微弱。

  为了理解内禀机制增强的原因,研究人员采用超胞近似下的反折叠能带模型对Ni掺杂的Co3-xNixSn2S2进行理论计算。结果表明(图3),随着掺杂量增加EF明显向上移动,同时能带发生展宽从而使得自旋-轨道耦合打开的节线环能隙变窄。节线环之间的能隙窄化使得能隙间的贝利曲率增强,且少量Ni掺杂使得EF处于窄化后的能隙中,从而导致了内禀AHC的增强。实验所得载流子浓度呈现出与能隙对应的极小值。进一步增加Ni含量,能带展宽加剧,能隙间贝利曲率更强,但EF移至能隙以上,AHC进而下降。

  本研究中多电子的Ni原子取代Co原子后随机分布在kagome层上。这种少量异类原子的无序分布会改变传导电子的局部环境和晶格平移对称性,从而导致拓扑能带发生劈裂而展宽,使得拓扑能隙变窄,从而影响体系的贝利曲率和内禀横向输运行为。

  本研究揭示了掺杂过程中经典刚带模型的局限性,观察到了原子局域无序对电子结构的调制效应,为磁性拓扑材料乃至其他电子材料的精细能带结构和宏观物理性质的化学调控提供了更为准确的理解。相关研究成果以Local Disorder-Induced Elevation of Intrinsic Anomalous Hall Conductance in an Electron-Doped Magnetic Weyl Semimetal为题名发表在Physical Review Letters上。

  该工作得到了国家自然科学基金(11974394),科学技术部重点研发计划(2019YFA0704900、2017YFA0206300),中科院战略性先导科技专项(B类)(XDB33000000),北京市自然科学基金(Z190009),合肥科学中心高端用户基金(2019HSC-UE009)等的支持。

  论文链接

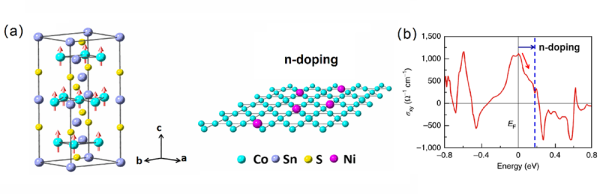

图1. (a) Co3Sn2S2的晶体结构和Co/Ni组成的kagome层。(b)电子掺杂后Co3Sn2S2的反常霍尔电导演化示意。

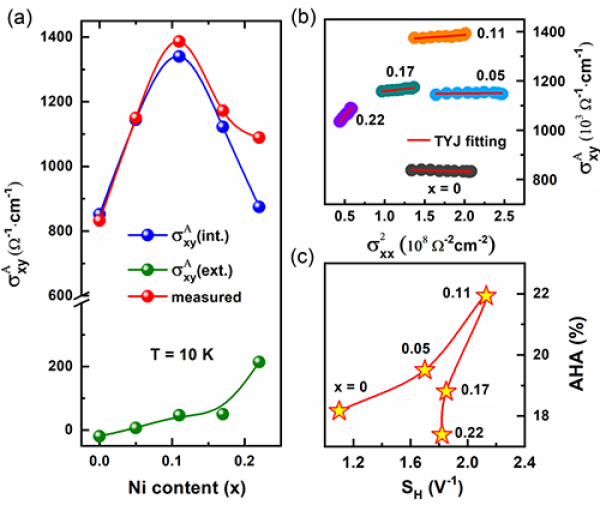

图2. (a)基于TYJ模型拟合分离出10 K的内、外禀反常霍尔电导。(b)体系纵横电导率的TYJ模型拟合。(c)实验获得的反常霍尔角AHA和反常霍尔因子SH。

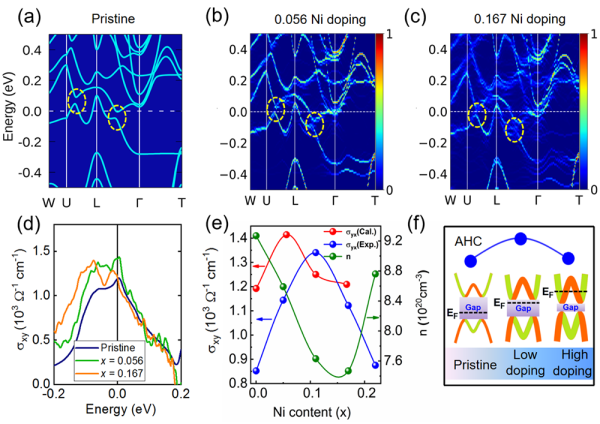

  图3. (a) Co3Sn2S2的能带结构。(b)和(c) x = 0.056和0.167的等效能带结构。(d) x = 0、0.056、0.167的理论计算霍尔电导的能量分布。(e) 理论计算和实验分离的内禀反常霍尔电导以及载流子浓度实验分离值(存在一个极小值)。(f)无序掺杂对体系电子能带结构和内禀反常霍尔电导的调制示意图。

打印 责任编辑:江澄

扫一扫在手机打开当前页

© 1996 - 中国科学院 版权所有 京ICP备05002857号-1 京公网安备110402500047号 网站标识码bm48000002

地址:北京市西城区三里河路52号 邮编:100864

电话: 86 10 68597114(总机) 86 10 68597289(总值班室)

编辑部邮箱:casweb@cashq.ac.cn

  • © 1996 - 中国科学院 版权所有 京ICP备05002857号-1 京公网安备110402500047号 网站标识码bm48000002

    地址:北京市西城区三里河路52号 邮编:100864

    电话: 86 10 68597114(总机) 86 10 68597289(总值班室)

    编辑部邮箱:casweb@cashq.ac.cn

  • © 1996 - 中国科学院 版权所有
    京ICP备05002857号-1
    京公网安备110402500047号
    网站标识码bm48000002

    地址:北京市西城区三里河路52号 邮编:100864
    电话:86 10 68597114(总机)
       86 10 68597289(总值班室)
    编辑部邮箱:casweb@cashq.ac.cn
