指南车
发布时间:2016-09-01 来源: 【字号:

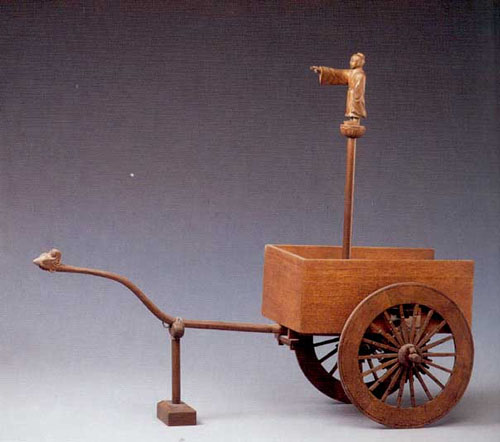

北宋指南车模型

  指南车,又称司南车,是中国古代的一类特种车辆。借助巧妙的传动机构,车辆在行进中无论怎样转向,车上的木人始终将手臂指向正南。这种车主要用作帝王出行中的属车,在各种车辆、护卫、仪仗之中最先启行。

  据《西京杂记》卷六记载,西汉时期就有指南车。三国时期,马钧奉魏明帝之令,再次制成指南车[1],但马钧的指南车在晋乱时复亡。五胡十六国时期(公元304-589年),后赵皇帝石虎命解飞造指南车,后秦皇帝姚又让令狐生造指南车[2]。姚兴的指南车的构造如鼓车,上面有木人举手指示方向,车转而木人保持指向不变。南朝刘宋昇明年间(公元477-479年),祖冲之奉命重造指南车。他改用铜制机构,制成一辆性能良好的指南车[3]。在祖冲之以后,隋、唐、宋、金时期均制造过指南车[4]。由于指南车制作技术的继承性差,不同朝代的指南车在构造上当有所区别,甚至差别很大。宋元以前的文献关于指南车构造的记载都过于简略。

  指南车带有能够自动调节转向的机构,反映了古人设计机械装置的聪明才智,在技术史上占有一定的地位。大多数学者认为指南车的传动机构应该包含齿轮系。到20世纪80年代初,后人推想了近20种指南车的传动机构,这些机构大致分为定轴轮系和差动轮系两大类,定轴轮系方案中有自动离合装置[5]。兰彻斯特(George Lanchester)提出了差动轮系的复原方案[6],不过,许多技术史家怀疑古代是否出现过这种发达的齿轮传动机构。

  《宋史·舆服志》和《愧郯录》比较详细地记载了北宋燕肃和吴德仁分别制作的指南车。北宋天圣五年(1027年),燕肃献指南车,此车为双轮独辕,在车轮与木人之间采用齿轮传动。王振铎等现代学者根据《宋史》的记载,提出了指南车的不同复原方案[7]。颜鸿森和萧国鸿系统分析了能够实现指南的多种机构[8]。

  由于存在制造精度和道路质量等复杂因素,指南车在不平整的道路上行进过程中会不断累积误差,以至于不易持续指南。因此,指南车更多地做为一种仪仗的象征,人们不一定真的靠它准确地指示方向。(张柏春 撰)

    参考文献

  [1] 傅玄,“马先生传”,见:严可均辑,《全上古三代秦汉三国六朝文》全晋文,卷五十,中华书局,1958年,第1747页。

  [2] 南朝梁(502-557年)时期沈约《宋书·礼志》

  [3] 萧子显,“祖冲之传”,《南齐书》卷五十二,北京:中华书局,1972年,第905-906页。

  [4] 记载见于:《隋书·礼志》、《旧唐书·舆服志》、《新唐书·车服志》、《宋史·舆服志》及《金史·舆服志》。

  [5] 陆敬严,“八十年来指南车的研究”,《自然辩证法通讯》,第6卷(1984年)第1期,第52-58,52页。

  [6] Needham, Science and Civilisation in China, Volume 4, Part II, Cambridge at the University Press, 1965, p.299.

  [7] 王振铎. 科技考古论丛. 北京:文物出版社,1989年. 第1-49页.

  [8] Hong-Sen Yan. Reconstruction of Designs of Lost Ancient Chinese Machinery, Springer, 2007. 109-268.
