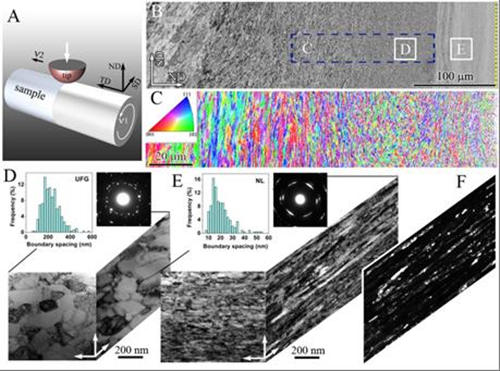

(A)表面机械碾磨装置示意图。(B)横截面(SD-ND)扫描电镜揭示梯度变形结构。(C)图(B)中虚框对应的背散射电子衍射分析,揭示不同的变形结构。(D,E)横截面和纵截面(ND-TD)透射电子显微镜观察距离表层110微米深度形成的超细晶结构和(D)距离表层40-50微米深度形成的纳米层片结构(E)的明场像。(D,E)中插入界面间距分布(左)和相应的选取电子衍射谱(右)。(F)为由纵截面观察的纳米层片结构的暗场像。
