加快打造原始创新策源地,加快突破关键核心技术,努力抢占科技制高点,为把我国建设成为世界科技强国作出新的更大的贡献。

——习近平总书记在致中国科学院建院70周年贺信中作出的“两加快一努力”重要指示要求

面向世界科技前沿、面向经济主战场、面向国家重大需求、面向人民生命健康,率先实现科学技术跨越发展,率先建成国家创新人才高地,率先建成国家高水平科技智库,率先建设国际一流科研机构。

——中国科学院办院方针

首页 > 科研进展

南京土壤所在硫化镉氧化溶解过程中的晶面效应研究中取得进展

2021-09-17 南京土壤研究所
【字体:

语音播报

  在具有周期性淹水/排水特征的Cd污染稻田土壤中,硫酸盐还原菌在水淹期间可利用硫酸盐(SO42-)作为电子受体生成还原性硫(S2-),S2-与Cd2+进一步通过化学沉淀形成相对稳定的CdS纳米颗粒(CdS-NPs),降低Cd生物有效性;然而,在稻田土壤排水落干过程中,好氧条件可导致CdS被氧化溶解,增加Cd生物有效性。有研究表明,晶型纳米颗粒存在不同的暴露晶面,其中占主导的暴露晶面显著影响颗粒表面的吸附/解吸、氧化/还原、溶解/沉淀等过程,但主导晶面对CdS-NPs的环境化学过程与机制尚不清楚。

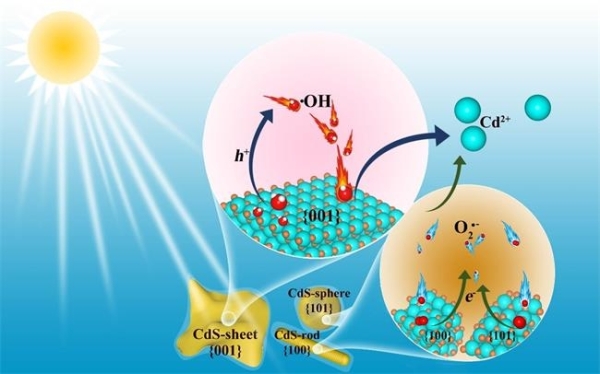

  为此,中国科学院南京土壤研究所研究员王玉军团队围绕CdS-NPs的形貌和暴露晶面如何影响其氧化溶解过程的问题进行深入探究。研究通过化学水热法合成了三种不同形貌的CdS-NPs,即CdS-sphere、CdS-rod和CdS-sheet,并通过微生物法合成了一种具有纳米尺寸的CdS-NPs (Bio-CdS NPs),其主导晶面分别是{101}、{100}、{001}和{111}。通过结合HRTEM、XANES、EPR和DFT计算等研究手段发现,含主导晶面{001}的CdS-sheet具有较高表面能,且带隙窄,因此,在光照条件下有利于生成电子空穴对(e-/h+),进一步生成·OH,从而促进CdS-sheet氧化溶解。CdS-sphere和CdS-rod的带隙较宽,在光照条件下固相表面生成的O2·-和·OH较少,导致其氧化溶解过程较慢。含主导晶面{111}的Bio-CdS NPs表面原子结构与CdS-sheet一致,且表面能较高,因此,在光照条件下可被快速溶解。该研究反映了CdS-NPs的形貌和暴露晶面对其稳定性的重要影响,深化了对金属硫化物纳米颗粒环境行为的理解,对研究土壤氧化还原交替过程中Cd的生物有效性以及开展Cd污染修复具有指导意义。

  相关研究结果发表在Environmental Science & Technology上。研究工作得到国家自然科学基金和国家重点研发计划等的资助。

  论文链接

南京土壤所在硫化镉氧化溶解过程中的晶面效应研究中取得进展

打印 责任编辑:阎芳

扫一扫在手机打开当前页

© 1996 - 中国科学院 版权所有 京ICP备05002857号-1 京公网安备110402500047号 网站标识码bm48000002

地址:北京市西城区三里河路52号 邮编:100864

电话: 86 10 68597114(总机) 86 10 68597289(总值班室)

编辑部邮箱:casweb@cashq.ac.cn

  • © 1996 - 中国科学院 版权所有 京ICP备05002857号-1 京公网安备110402500047号 网站标识码bm48000002

    地址:北京市西城区三里河路52号 邮编:100864

    电话: 86 10 68597114(总机) 86 10 68597289(总值班室)

    编辑部邮箱:casweb@cashq.ac.cn

  • © 1996 - 中国科学院 版权所有
    京ICP备05002857号-1
    京公网安备110402500047号
    网站标识码bm48000002

    地址:北京市西城区三里河路52号 邮编:100864
    电话:86 10 68597114(总机)
       86 10 68597289(总值班室)
    编辑部邮箱:casweb@cashq.ac.cn
