院况简介
1949年,伴随着新中国的诞生,中国科学院成立。
作为国家在科学技术方面的最高学术机构和全国自然科学与高新技术的综合研究与发展中心,建院以来,中国科学院时刻牢记使命,与科学共进,与祖国同行,以国家富强、人民幸福为己任,人才辈出,硕果累累,为我国科技进步、经济社会发展和国家安全做出了不可替代的重要贡献。 更多简介 +
院领导集体
创新单元
科技奖励
科技期刊
工作动态/ 更多
中国科学院学部
中国科学院院部
语音播报
中国科学院大连化学物理研究所超快时间分辨光谱与动力学研究组研究员金盛烨团队在二维钙钛矿层间电子传输动力学研究方面取得进展,提出并论证了二维层状钙钛矿中俄歇辅助的电子跨有机层传输的新机制。
二维(2D)钙钛矿是由无机层—有机层交替排列形成的多量子阱(QW)材料,由于其带隙可调节、环境稳定性好、制备简单、光电性能出色,在许多光电应用中展现出较大潜力。然而,由于2D钙钛矿中不同无机层QW之间的有机层(绝缘配体)会引入一个较高的能垒,使得光生激子完全被限制在钙钛矿QW平面内,从而难以实现载流子的跨层(一个QW到另一个QW)迁移,这极大地限制了2D钙钛矿在光电领域的更广泛的应用。

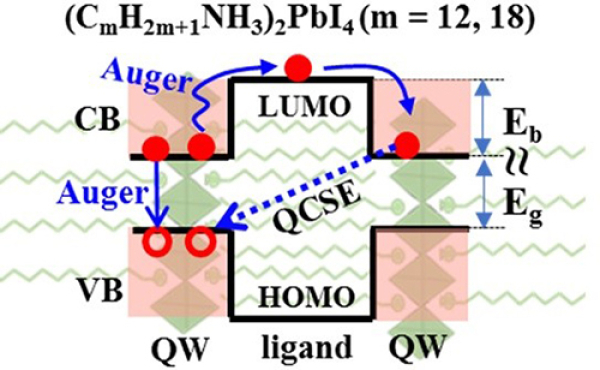

该工作中,科研人员发现当激子带边能量(Eg)与电子能垒(Eb)相近时,理论上电子可通过俄歇过程来获得足够的能量以越过有机层的能垒,从而实现不同钙钛矿层之间的传输。为此,科研人员利用瞬态吸收光谱技术,对所合成的一系列具有不同有机配体的2D钙钛矿单晶(CmH2m+1NH3)2PbI4(m=8,10,12,18)进行了光诱导载流子动力学研究。研究发现,在m≥12的2D钙钛矿单晶(Eg≈Eb)中,当激发强度超过某个值(即出现俄歇复合过程)时,可在其瞬态吸收光谱及载流子动力学上观察到一个清晰的长寿命的电荷分离态信号,而在m≤10的2D钙钛矿单晶(Eg<Eb)中并未观察到。该工作首次提出并从实验上证实了2D钙钛矿单晶中俄歇辅助的电子跨层传输机制,拓展了对2D钙钛矿材料中载流子跨层传输的认识,对未来2D钙钛矿材料的设计具有重要指导意义。
在2D钙钛矿的载流子动力学研究工作中,科研人员此前曾在2D层状钙钛矿薄膜内部观测到光诱导的电子和空穴在垂直基底方向上发生的自发性电荷分离现象(J. Am. Chem. Soc., 2017);实现了2D层状钙钛矿中的边界态调控(J. Phys. Chem. Lett.,2019);发现并提出了通过缺陷态诱导的激子解离来实现二维钙钛矿平面内长距离的载流子传输新机制(J. Am. Chem. Soc.,2020)。
相关研究成果以Auger-Assisted Electron Transfer between Adjacent Quantum Wells in Two-Dimensional Layered Perovskites为题,发表在《美国化学会志》上。论文第一作者为大连化物所超快时间分辨光谱与动力学研究组2017级博士生尹子夕。研究工作得到国家自然科学基金、国家重点研发计划“纳米科技”重点专项、中科院青年创新促进会和中科院战略性先导科技专项(B)“能源化学转化的本质与调控”等的支持。
大连化物所揭示二维层状钙钛矿中俄歇辅助的层间电子转移新机制
扫一扫在手机打开当前页
© 1996 - 中国科学院 版权所有 京ICP备05002857号-1 京公网安备110402500047号 网站标识码bm48000002
地址:北京市西城区三里河路52号 邮编:100864
电话: 86 10 68597114(总机) 86 10 68597289(总值班室)
编辑部邮箱:casweb@cashq.ac.cn
© 1996 - 中国科学院 版权所有 京ICP备05002857号-1 京公网安备110402500047号 网站标识码bm48000002
地址:北京市西城区三里河路52号 邮编:100864
电话: 86 10 68597114(总机) 86 10 68597289(总值班室)
编辑部邮箱:casweb@cashq.ac.cn
© 1996 - 中国科学院 版权所有
京ICP备05002857号-1
京公网安备110402500047号
网站标识码bm48000002
地址:北京市西城区三里河路52号 邮编:100864
电话:86 10 68597114(总机)
86 10 68597289(总值班室)
编辑部邮箱:casweb@cashq.ac.cn
